东风E70高压故障拆解分析
从保险丝熔断到BMU重生

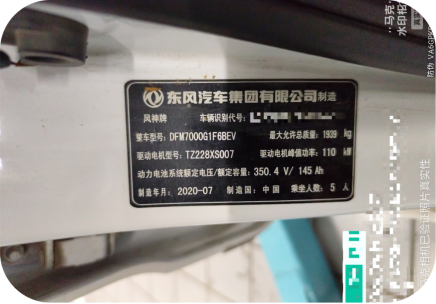

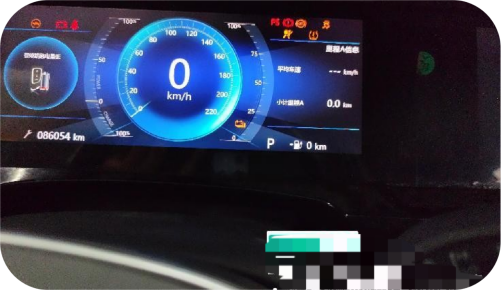

近日家住杭州的网约车司机王师傅驾驶的一辆T3出行定制款东风E70高压系统故障。该车搭载CATLNCM三元锂电池，故障表现为”无法上高压，车端保险盒内F15保险丝一插就烧断”。电驴闪修团队接到救援电话后，立即派出专业维修团队前往现场进行检修。
一、高压系统工作原理与故障定位
东风E70的高压系统是整车能源管理的核心，由动力电池、BMS（电池管理系统）、高压配电箱、驱动电机控制器等部件组成。其中，BMS是连接电池与整车的关键纽带，负责监控电池状态、管理充放电过程、保护电池安全。而F15保险丝作为BMS常电源的保护装置，一旦熔断，将导致BMS无法正常工作，进而引发高压系统保护。
故障定位过程如下：
1．初步诊断：使用诊断设备E2/E2Pro连接车辆，发现无法读取BMS数据，整车无数据通讯，这表明问题可能出在BMS或其供电回路上。

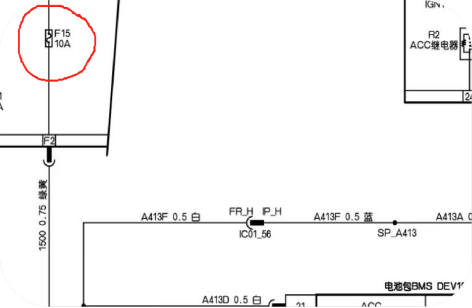

2．电路分析：查询整车电路图得知，F15保险丝为高压电池BMS常电源，正常工作状态下应保持持续供电。保险丝一插就烧断，说明存在严重的短路故障。
3．关键测量：举升车辆后断开电池低压控制插头，测量电池包低压控制插口内常电源对地电阻，发现异常低至0.5Ω。断开BMU插头后，电阻变为无穷大，初步判断故障点在电池内部低压控制线束或BMU内部。

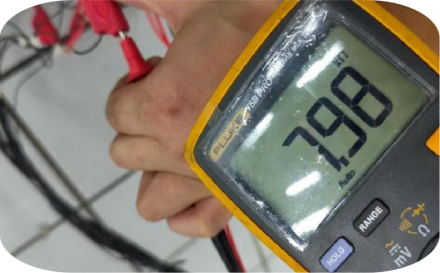

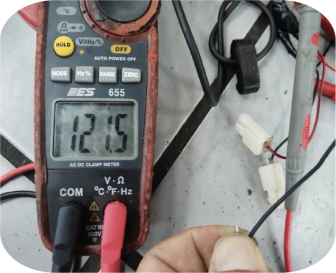

4．最终确认：更换新BMU后测量电源对地电阻，恢复至正常值7.98KΩ；通电测量CAN电压正常，终端电阻约120Ω（符合CAN总线标准）。通过换件验证，最终确定故障原因为BMU内部电源短路。
二、维修流程与技术要点
01
步骤1：高压系统安全断电
在开始任何维修操作前，必须确保高压系统完全断电：
· 关闭点火开关，等待至少10分钟，让高压电容完成自然放电；
· 断开12V低压蓄电池负极，切断低压电源；
· 从后排座椅前方地板装饰板下方找到橙色高压维修开关，佩戴绝缘手套后旋转90度并垂直拔出；
· 使用绝缘胶套或胶布封闭拔出的维修开关接口，防止意外触电。
02
步骤2：BMU更换
BMU（电池管理单元）是BMS的核心控制部件，负责监控电池状态并管理充放电过程：
· 断开电池包上的所有低压连接器；
· 使用专用工具拆卸电池包上的固定螺栓，移除电池包；
· 定位BMU位置（通常位于电池包内部或顶部），断开BMU连接器；
· 拆卸BMU固定装置，取出故障BMU；
· 安装新BMU，确保连接器插接牢固；
· 重新固定电池包，连接所有低压线束。
03
步骤3：软件刷写
软件刷写是新能源汽车维修的关键环节，直接影响维修效果和系统稳定性：

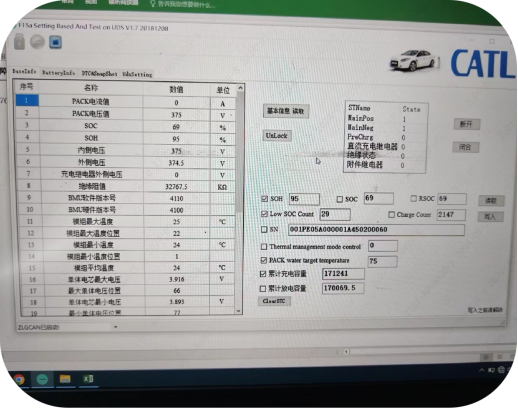

使用CATL专用BMSFlashTool连接新BMU。
BOOT刷写：
使用：
FBL_Update_ECAR_BMU_ST2.1_170503_500K[F148].hex擦除程序；
再使用：
FBL_UPDATE_ECAR_BMU_STV1.0_500K_190227_EOL[V6.0b_F148E_EOL].hex的软件版本，确保与整车兼容。
APP刷写：
使用4100_4109_S00BMUC039VE0S1
2.hex程序刷写APP软件。
刷写完成后，检查软件版本是否匹配，确保系统正常运行。
三、关键数据对比与故障验证

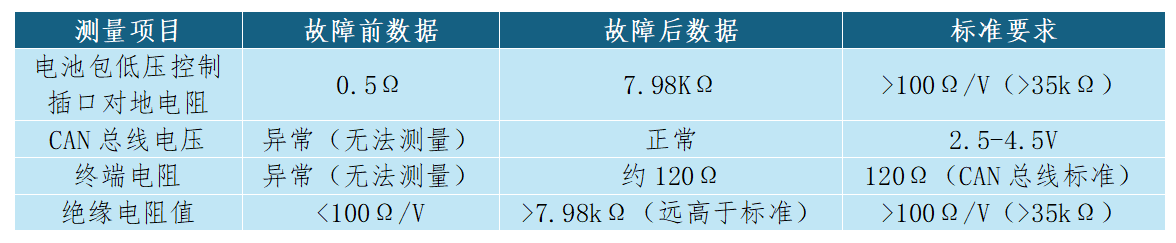

以下是故障前后的关键数据对比，直观展示了维修效果：
故障验证过程：
1．重新连接车辆电源，F15保险丝不再熔断。
2．使用诊断设备读取BMS数据，确认数据通讯正常。
3．测量高压系统绝缘值，已恢复正常，满足安全上高压的条件。
4．路试车辆，验证车辆启动、行驶、充电等功能正常。
四、技术难点与解决方案
本案例中，BMU内部短路诊断与软件刷写是两大技术难点：
1.BMU内部短路诊断
BMU内部短路诊断需要丰富的经验和专业的设备：
· 使用万用表测量低压控制插口对地电阻是快速定位故障的有效方法；
· 通过断开BMU插头后电阻变化，可以精确判断短路位置；
· 对于复杂短路故障，可能需要使用示波器或专用诊断设备进行深入分析；
· 东风E70高压系统采用主从BMS架构，故障诊断需要考虑系统间的协同关系。
2.软件刷写
软件刷写是新能源汽车维修中技术含量最高的环节之一：
· 不同版本的软件对应不同的硬件配置和功能需求；
· PCAR01-00071/PCAR01-00120混装项目需要特别注意软件版本选择；
· 首先刷写BOOT程序，确保底层系统正常，再刷写APP程序；
· 软件刷写后需要进行系统验证，确保所有功能正常；
· 软件版本升级可能需要特定的PIN码或授权。
五、维修经验总结
· 版本匹配原则：更换BMU时，必须确认软件版本与整车配置匹配。对于PCAR01-00120混装项目,建议先刷写4109版本软件，如续航差或SOH（电池健康度）下降严重，可升级至4110/4111软件；
· 刷写流程：软件刷写应遵循先擦除再刷写的顺序,使用CATLBMSFlashTool1.20上位机进行BOOT程序擦除和刷写，再使用CATLBMSFlashTool1.14上位机进行APP程序刷写；
· 故障码处理：更换BMU后，必须清除原有故障码，并进行系统复位，确保BMS正常工作。
